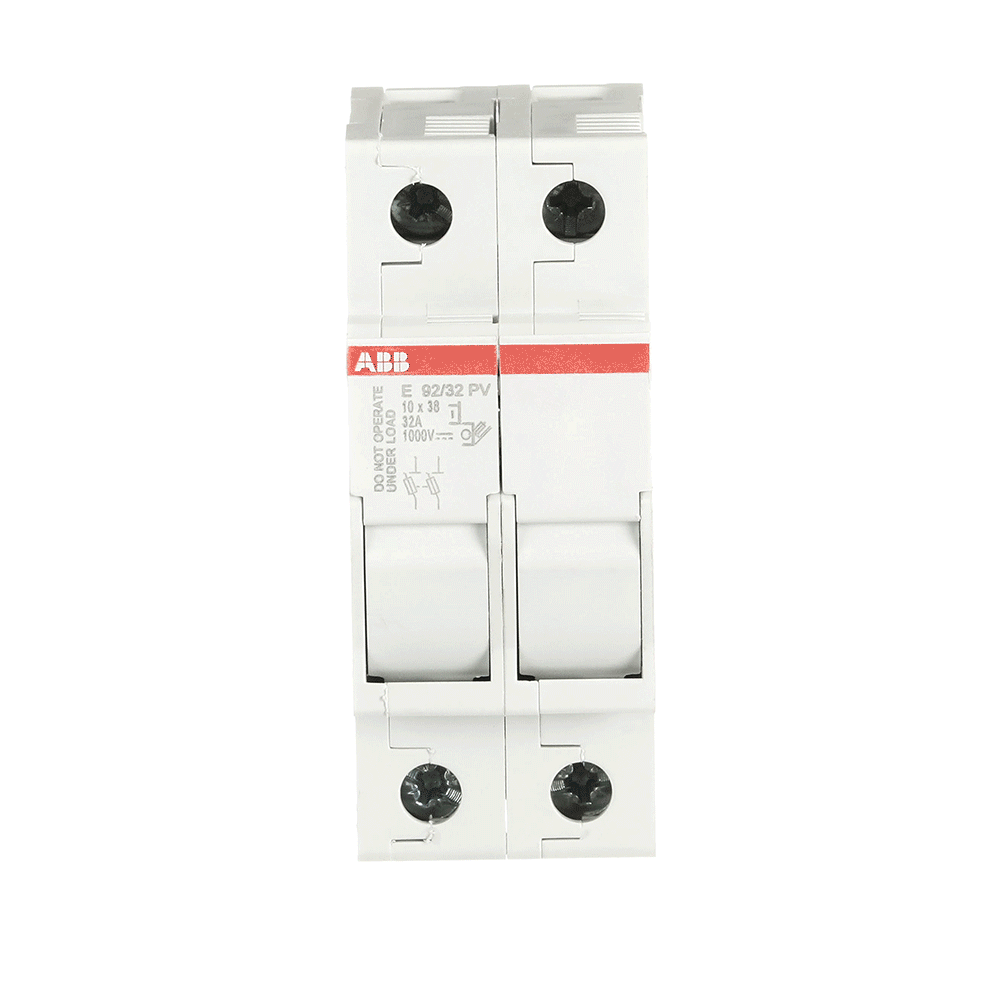

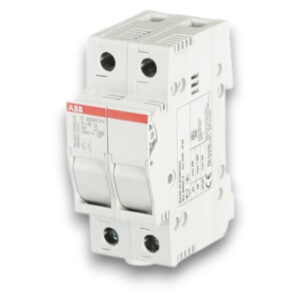

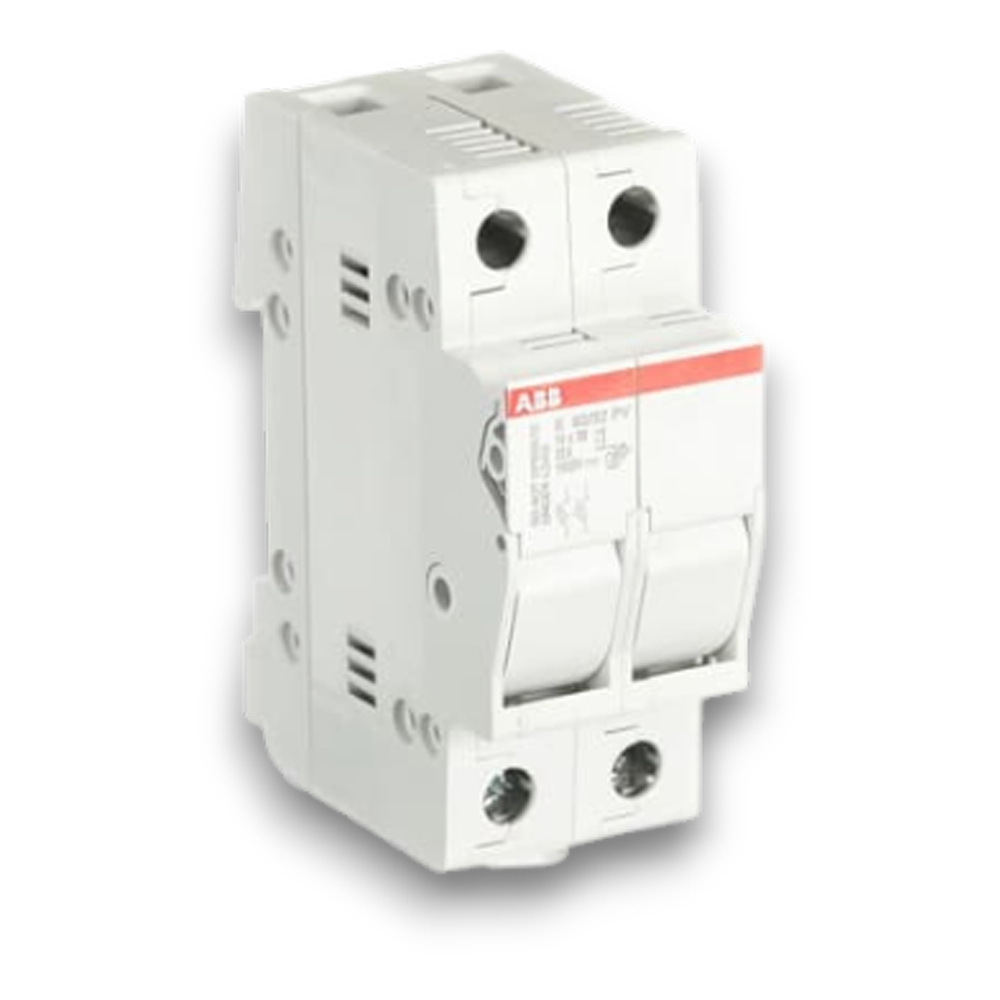

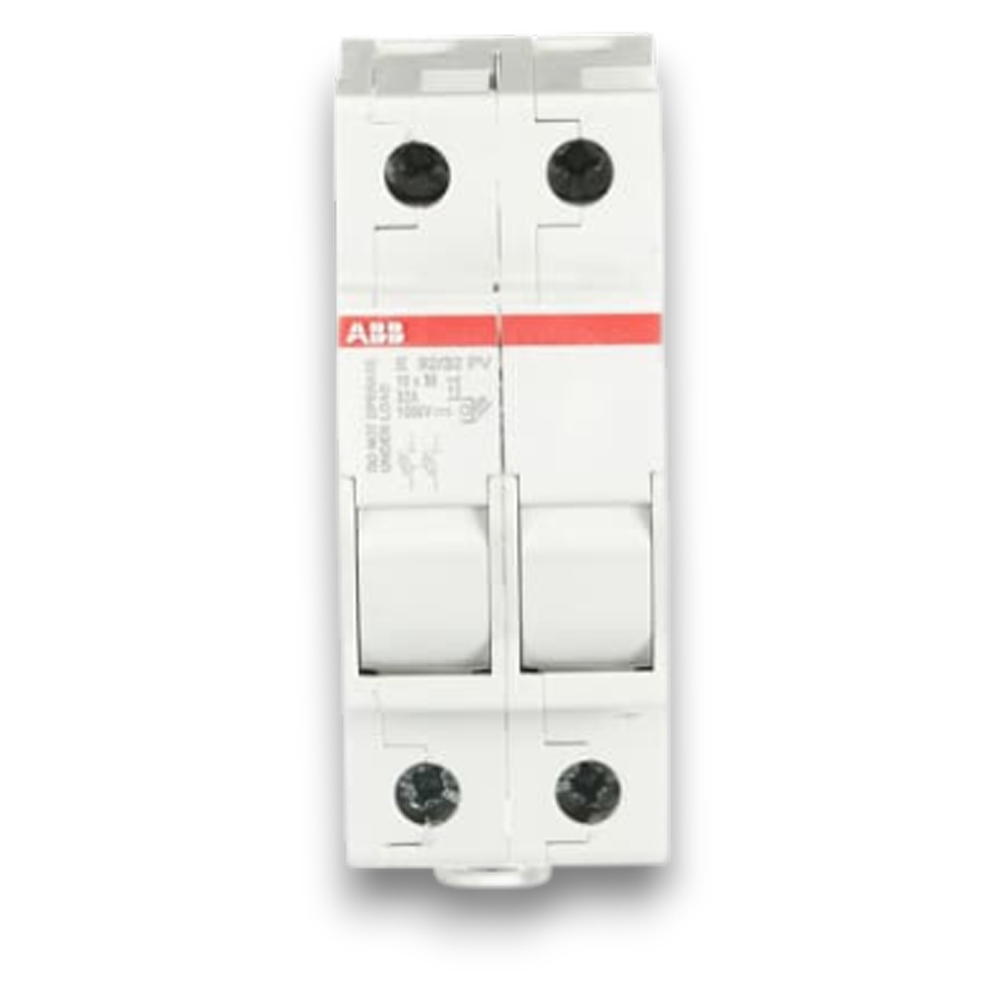

Η ABB | E 92/32 PV είναι μια βάση ασφάλειας (fuse holder) για φυσίγγια 10×38 υψηλής ποιότητας, σχεδιασμένη ειδικά για προστασία από υπερφόρτιση και βραχυκύκλωμα σε φωτοβολταϊκά (PV) συστήματα.
Κατασκευασμένο από την ABB, ένα από τα πιο αξιόπιστα ονόματα στην ηλεκτρολογική διανομή, αυτό το προϊόν υποστηρίζει τάση λειτουργίας έως 1000 V DC και ονομαστικό ρεύμα έως 32 A — ιδανικό για προστασία κυκλωμάτων σε φωτοβολταϊκές εγκαταστάσεις.
Βασικά Χαρακτηριστικά
- Ύψιστη προστασία κατά υπερεντάσεων και βραχυκυκλωμάτων σε PV εφαρμογές
- Κατάλληλο για κυκλώματα DC έως 1000 V DC
- Ονομαστικό ρεύμα 32 A
- Συμβατό με κυλινδρικές ασφάλειες 10 x 38 mm (gPV)
- Για DIN Rail εγκατάσταση (εύκολη και ασφαλής τοποθέτηση)
Η βάση ασφάλειας ABB | E 92/32 PV αποτελεί πρακτική, αξιόπιστη και οικονομική λύση για την προστασία των φωτοβολταϊκών σας γραμμών, ιδανική τόσο για επαγγελματική όσο και για οικιακή χρήση.
Δεν διαθέτει ένδειξη καμένης ασφάλειας.
| Τεχνικά Χαρακτηριστικά – ABB E-92/32 PV | |
|---|---|
| Τεχνικά | |
| Αριθμός Προστατευόμενων Πόλων | 2 |
| Αριθμός Πόλων | 2P |
| Ροπή Σύσφιξης | 2 – 2.5 N·m |
| Κατηγορία Χρήσης | Σύνδεση & αποσύνδεση χωρίς φορτίο (DC-20B) |
| Τύπος Ασφάλειας | gPV |
| Τύπος Κλειδώματος | Με δυνατότητα λουκέτου |
| Τύπος Σφράγισης | Σύρμα σφράγισης |
| Υλικό Αγωγού | Χαλκός |
| Παρεχόμενες Επιλογές | Όχι |
| Συνιστώμενο Κατσαβίδι | Pozidriv 2 |
| Παρατηρήσεις | Για χρήση μόνο με καλώδια CU 60°C, 75°C ή 90°C |
| Αντοχή σε Κραδασμούς & Δονήσεις | Σύμφωνα με IEC 61373 – Κατηγορία 1, Κλάση B |
| Ικανότητα Σύνδεσης | Πολύκλωνο: 1.5…16 mm² Μονόκλωνο: 1.5…25 mm² |
| Μέγεθος Ασφάλειας | 10 × 38 mm |
| Υγρασία Λειτουργίας | μέγ. 90% στους +20°C 50% στους +40°C |
| Ηλεκτρικά | |
| Ονομαστική Τάση (Ur) | 1000 V |
| Ονομαστική Τάση Λειτουργίας | DC-20B 1000 V DC |
| Ονομαστική Τάση Μόνωσης (Ui) | 1 kV |
| Ονομαστικό Ρεύμα (In) | 32 A |
| Απώλειες Ισχύος | Σύνολο 6 W 3 W ανά πόλο |
| UL / CSA | |
| Ικανότητα Σύνδεσης UL/CSA | Πολύκλωνο: 16…3 AWG Μονόκλωνο: 16…10 AWG |
| Ροπή Σύσφιξης UL/CSA | 18 – 22 in·lb |
| Συμμόρφωση Υλικών | |
| RoHS | Σύμφωνα με Οδηγία ΕΕ 2011/65/EU |
| REACH | Περιέχει ουσίες > 0.1% κατά βάρος |
| Κατηγορία WEEE | 5 – Μικρός Εξοπλισμός |
| Χρήση WEEE | B2C (Επιχείρηση προς Καταναλωτή) |
| Περιβαλλοντικά | |
| Θερμοκρασία Περιβάλλοντος | Λειτουργία: -5 έως +40°C Αποθήκευση: -25 έως +70°C |
| Βαθμός Προστασίας | IP20 |
| Μέγιστο Υψόμετρο Λειτουργίας | 2000 m |
| Αντοχή σε Δονήσεις | 1 mm, 2…13 Hz |
| Αντοχή σε Κρούση | 15g, 18 κρούσεις, 11 ms |
| Διαστάσεις | |
| Πλάτος (μονάδες DIN) | 2 |
| Καθαρό Πλάτος | 35 mm |
| Ύψος | 85 mm |
| Βάθος | 64 mm |
| Βάρος | 122 g |
| Εγκατάσταση & Πρότυπα | |
| Τύπος Στήριξης | Ράγα DIN |
| Πρότυπα | IEC 60947-3 UL 4248-19 |
| Πιστοποιήσεις | CCC, EAC, UL |
